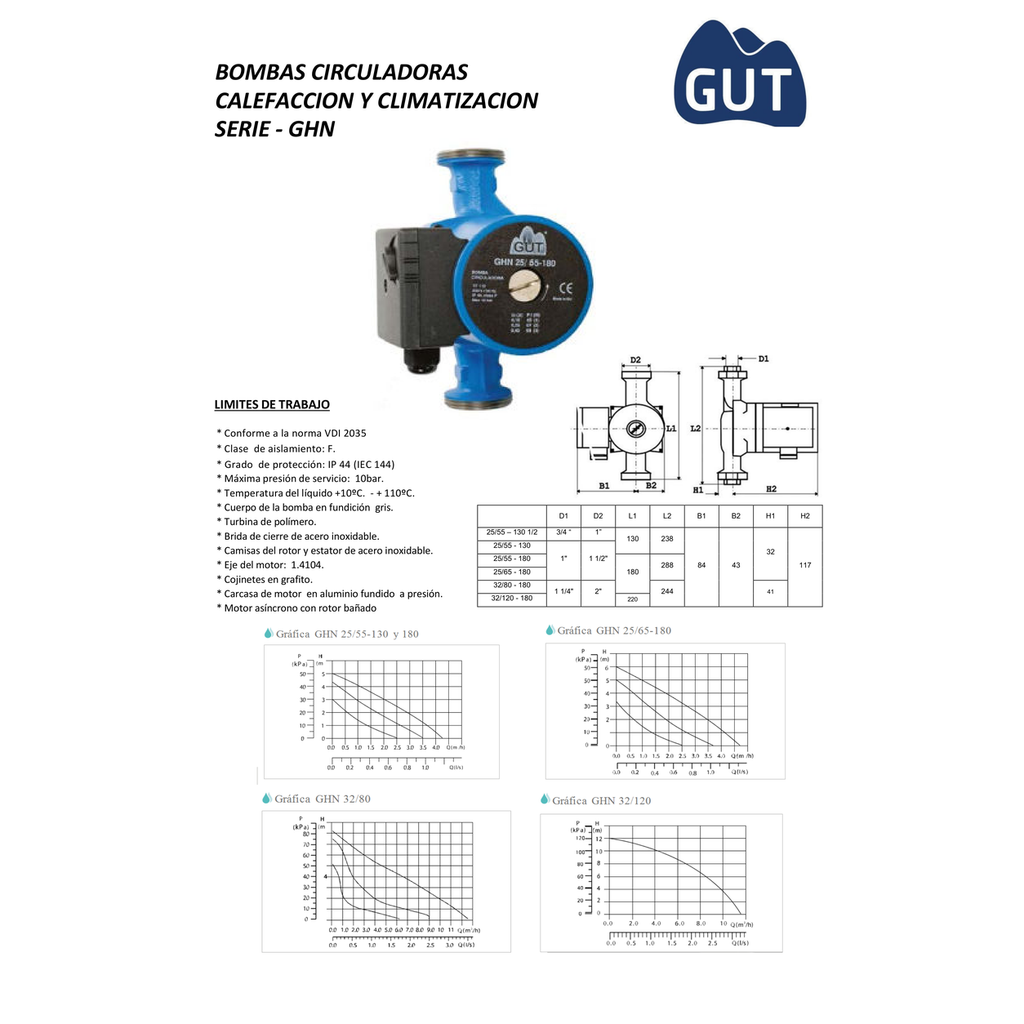

DESCARGAR FICHA TÉCNICA SERIE GHN

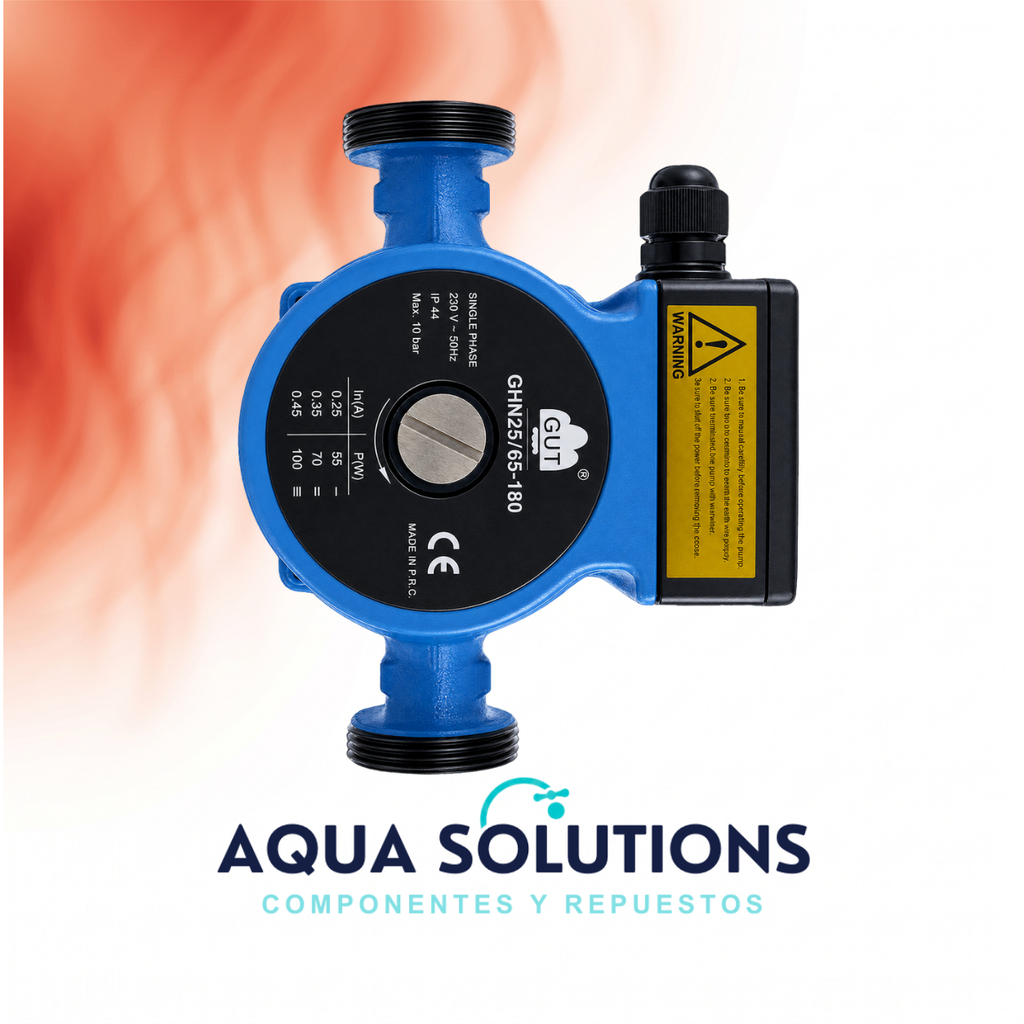

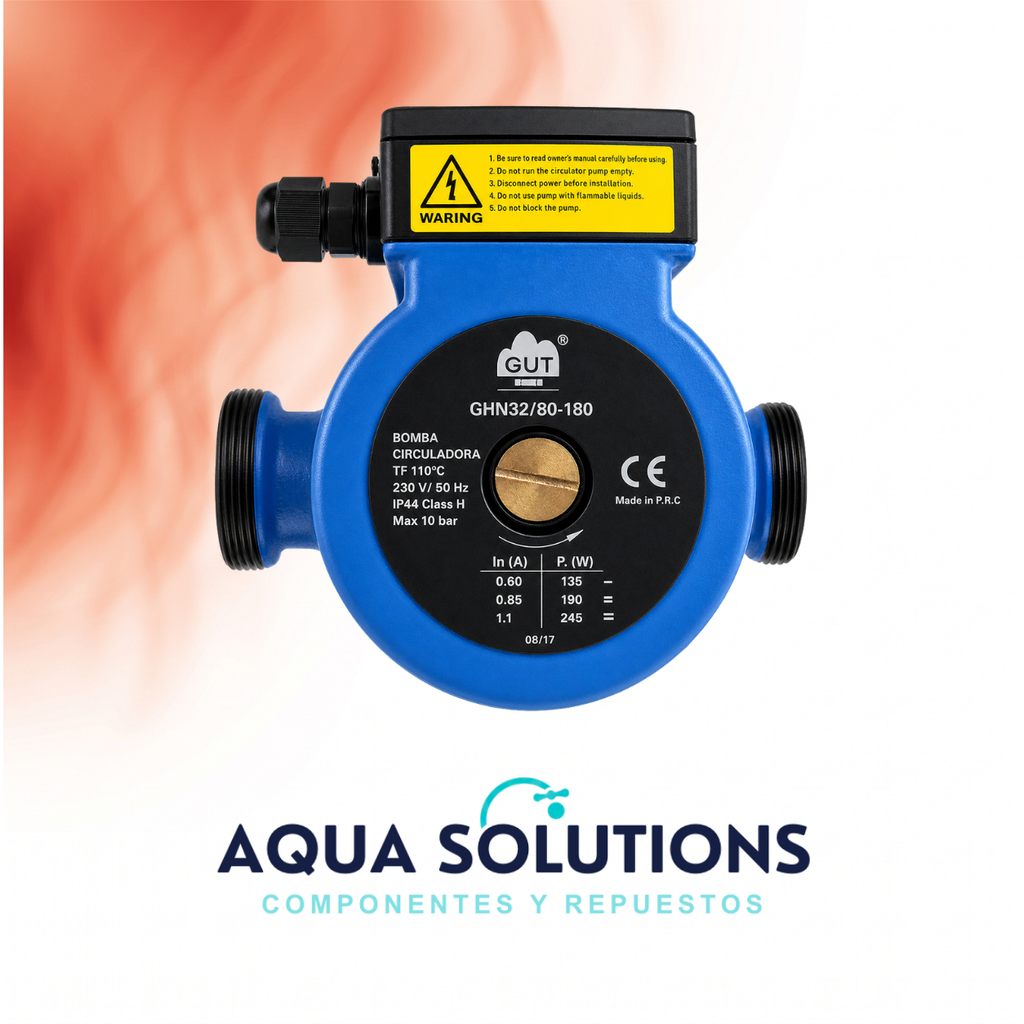

La bomba circuladora GUT serie GHN es una bomba de circulación de rotor húmedo diseñada para instalaciones domésticas y comerciales de calefacción y climatización. Rotor bañado por el propio fluido.

El cuerpo de bomba es de fundición gris, con turbina de polímero resistente, brida de cierre y camisas de rotor/estator en acero inoxidable, eje 1.4104, cojinetes de grafito autolubricados y carcasa del motor en aluminio fundido a presión.

Presión máxima de servicio 10 bar, temperatura del líquido +10 a +110 °C. Grado de protección IP 44 (IEC 144), aislamiento clase F. Cumple la norma VDI 2035.

Disponible en 5 modelos con distintas alturas manométricas y entre-ejes: GHN 25/55-130 (DN25 · 5,5 m altura · 130 mm entre-ejes), GHN 25/55-180 (DN25 · 5,5 m · 180 mm), GHN 25/65-180 (DN25 · 6,5 m · 180 mm), GHN 32/80-180 (DN32 · 8 m · 180 mm) y GHN 32/120-180 (DN32 · 12 m · 220 mm). La elección depende de la medida de la instalación existente (DN25 o DN32), el entre-ejes de la caja (130 o 180 mm) y la altura manométrica necesaria según la resistencia hidráulica del circuito.

Características principales

• Bomba circuladora de rotor húmedo, silenciosa y sin sellos mecánicos.
• Cuerpo de fundición gris · turbina de polímero.
• Brida de cierre y camisas rotor/estator en acero inoxidable.
• Eje del motor 1.4104 · cojinetes de grafito autolubricados.
• Carcasa del motor en aluminio fundido a presión.
• Motor asíncrono con rotor bañado.
• Grado de protección IP 44 (IEC 144) · aislamiento clase F.
• Presión máxima de servicio 10 bar.
• Temperatura del líquido +10 °C a +110 °C.
• Cumple norma VDI 2035 (calidad del agua).
• 5 modelos, DN25/DN32, alturas 5,5-12 m, entre-ejes 130 o 180 mm.
• Aplicaciones: calefacción (radiadores, suelo radiante) y climatización.

Especificaciones técnicas

Preguntas frecuentes

¿Cómo se lee la denominación (por ejemplo 25/55-180)?
El primer número es el diámetro nominal (DN) — 25 = DN25 (rosca 1" habitual) o 32 = DN32 (rosca 1 1/4"). El segundo número es la altura manométrica máxima en decímetros 55 = 5,5 metros, 65 = 6,5 m, 80 = 8 m, 120 = 12 m. El último número (130 o 180) es el entre-ejes en milímetros, la distancia entre las dos bridas de conexión. Este dato es crítico para sustituir una bomba antigua sin cambiar la instalación.

¿Cómo elijo el modelo correcto?
Sigue estos pasos: 1) mide el entre-ejes de la instalación existente (130 o 180 mm), no puedes cambiarlo sin obra; 2) verifica el diámetro nominal (DN25 o DN32), debe coincidir con la conexión; 3) calcula la altura manométrica necesaria según la resistencia del circuito (radiadores, longitud de tubería, válvulas). En viviendas unifamiliares con radiadores estándar suele bastar 25/55 o 25/65. Para casas grandes o instalaciones con muchos ramales, 32/80 o 32/120.

¿Diferencia con la serie NEOGHN (electrónica)?
La GHN es una bomba convencional de 3 velocidades fijas, sencilla, económica y fiable. La NEOGHN es una bomba electrónica de alta eficiencia energética que cumple EUP/ERP, modula automáticamente el caudal según demanda y consume hasta un 80% menos que una GHN convencional. Para instalaciones nuevas y sustituciones donde importa el ahorro: NEOGHN. Para sustitución económica de una circuladora que aún funcionaba: GHN convencional.
