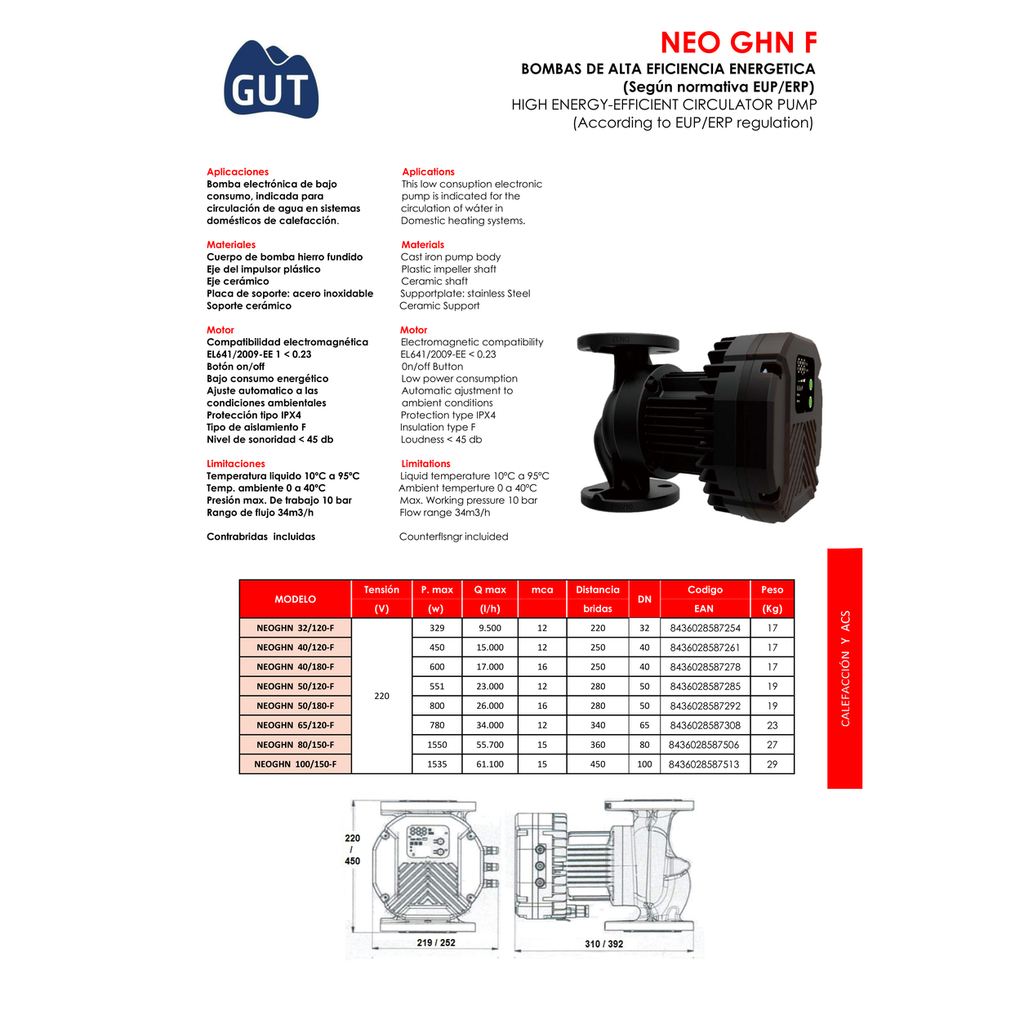

DESCARGAR FICHA TÉCNICA SERIE NEO GHN-F

DESCARGAR MANUAL SERIE NEO GHN-F

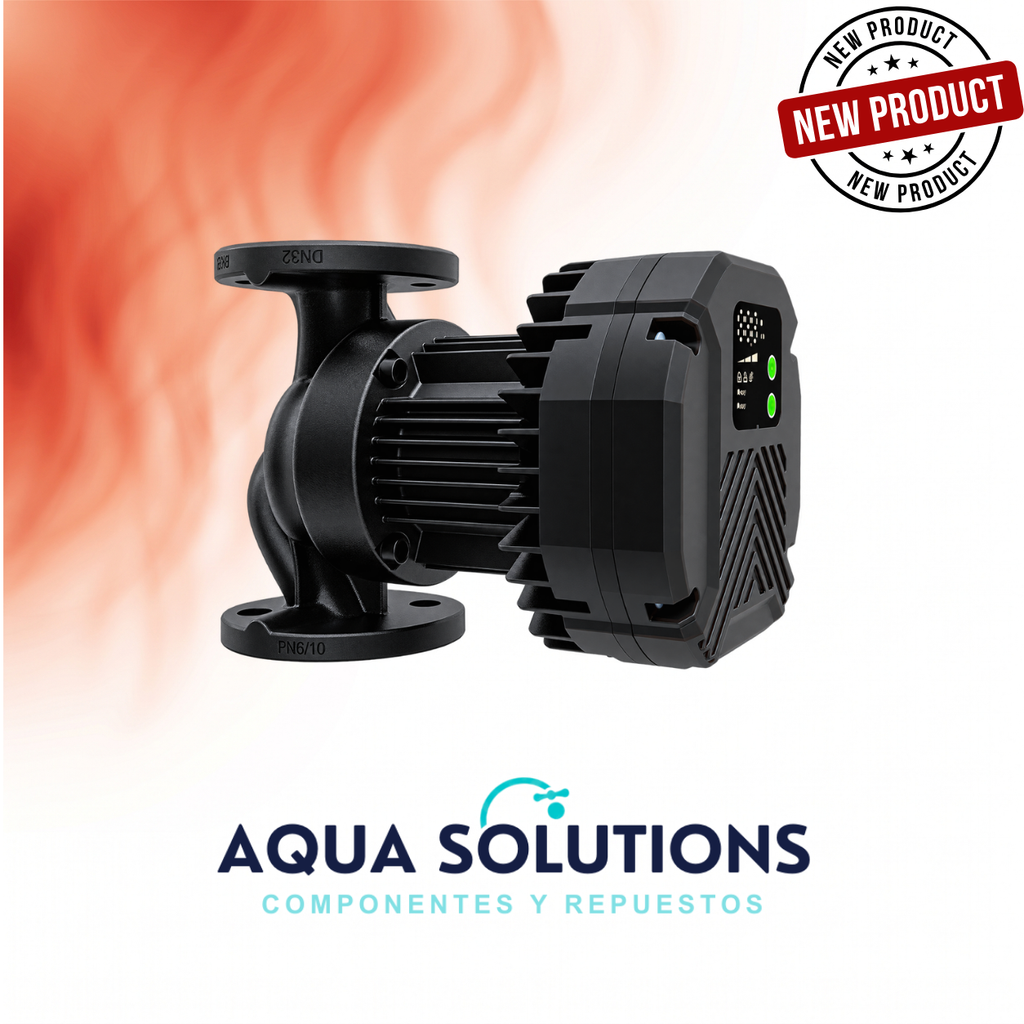

La bomba circuladora GUT serie NEOGHN F es la versión embridada de la gama NEOGHN de bombas electrónicas de alta eficiencia energética. Diseñada para instalaciones medianas y grandes de calefacción donde las conexiones roscadas de las circuladoras convencionales resultan insuficientes.

Cumple la normativa europea EUP/ERP compatibilidad electromagnética EL641/2009 con índice de eficiencia energética EE < 0,23. La tecnología electrónica optimiza el consumo eléctrico en tiempo real, reduce hasta un 80% el consumo frente a una bomba embridada convencional equivalente.

Cuerpo de bomba de hierro fundido, eje cerámico con soporte cerámico, placa de soporte en acero inoxidable y eje del impulsor plástico. Diseño robusto, contrabridas incluidas, la bomba llega lista para instalar sin necesidad de comprarlas por separado.

Amplio rango de modelos: desde NEOGHN 32/120-F (DN32 · 329 W · 9.500 l/h · 12 mca) para edificios pequeños hasta NEOGHN 100/150-F (DN100 · 1.535 W · 61.100 l/h · 15 mca) para grandes instalaciones. La nomenclatura indica: DN (32, 40, 50, 65, 80, 100), altura manométrica en decímetros (120 = 12 m, 150 = 15 m, 180 = 16 m). Temperatura del líquido 10-95 °C, presión máxima 10 bar, protección IPX4, aislamiento clase F, funcionamiento silencioso < 45 dB.

Características principales

• Bomba circuladora electrónica de alta eficiencia energética con bridas.
• Cumple EUP/ERP · Compatibilidad EMC EL641/2009.
• Índice de eficiencia energética EE < 0,23.
• Cuerpo de hierro fundido, eje cerámico, placa de soporte inox.
• Ajuste automático a condiciones ambientales, modulación en tiempo real.
• Contrabridas incluidas, instalación directa sin accesorios extra.
• 8 modelos, DN32 a DN100 · potencias de 329 W a 1.550 W.
• Caudales de 9.500 a 61.100 l/h.
• Alturas manométricas de 12, 15 y 16 mca.
• Nivel sonoro < 45 dB, silencioso para su tamaño.
• Protección IPX4 · aislamiento clase F.
• Presión máxima de trabajo: 10 bar.
• Temperatura del líquido: 10 °C a 95 °C.
• Aplicaciones: edificios, comunidades, industria, instalaciones colectivas.

Especificaciones técnicas

Preguntas frecuentes

¿Diferencia con la serie NEOGHN estándar (roscada)?
La NEOGHN tiene conexiones roscadas (1 1/2" a 2") para instalaciones domésticas, DN25 y DN32 típicos. La NEOGHN F tiene conexiones embridadas (DN32 a DN100) para instalaciones medianas y grandes, comunidades, edificios de viviendas, industria. Las bridas son la conexión estándar cuando el diámetro supera 2" o cuando se necesita facilidad de desmontaje para mantenimiento.

¿Cómo se lee la denominación (por ejemplo 50/180-F)?
El primer número es el diámetro nominal DN 50 = DN50 (brida de 50 mm de paso). El segundo número es la altura manométrica en decímetros 180 = 18 m, 150 = 15 m, 120 = 12 m. La F final indica "Flange" (bridas). Ejemplo: NEOGHN 50/180-F = bomba electrónica embridada DN50 con 16 m de altura manométrica.

¿Contrabridas incluidas — necesito comprar algo más?
No, la bomba llega con las contrabridas de conexión ya incluidas, listas para instalar directamente sobre la tubería. Solo necesitarás los tornillos y juntas específicas de brida del diámetro correspondiente y, si la instalación es nueva, los manguitos antivibratorios (recomendables en zonas habitadas) para amortiguar el ruido residual de la bomba.
